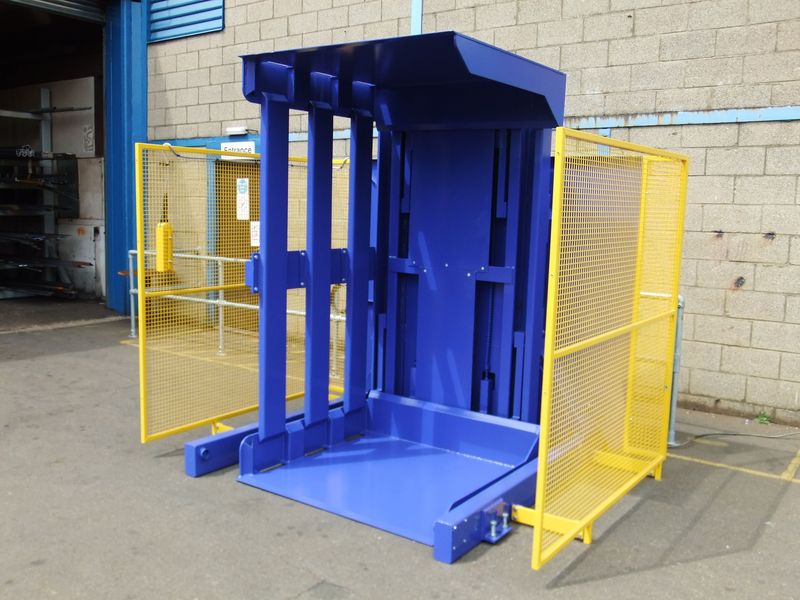

Der Vielseitige

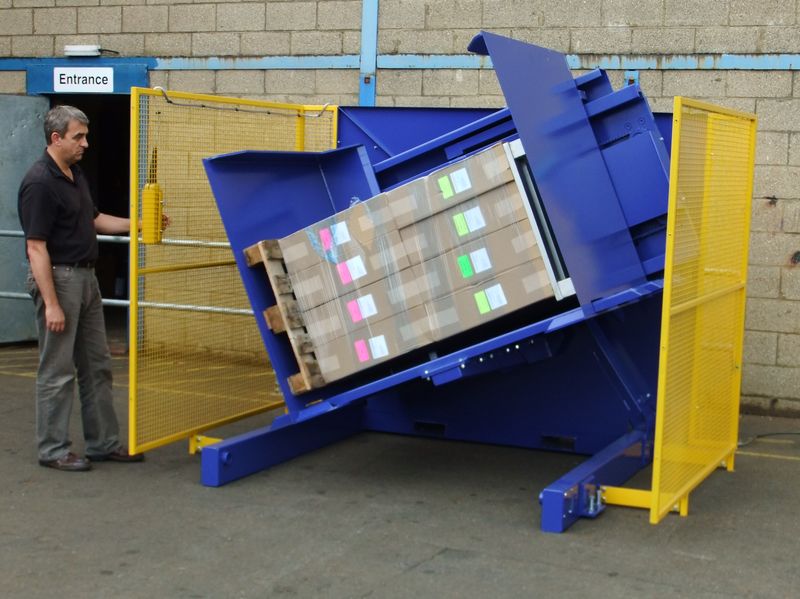

Dieser freistehende 180° Wender ist mit seinen doppelten Spanntischen mit Kettenverbindung die vielseitigste Maschine der Produktreihe und bietet eine praktische Lösung für fast alle Palettenumschlagprobleme.

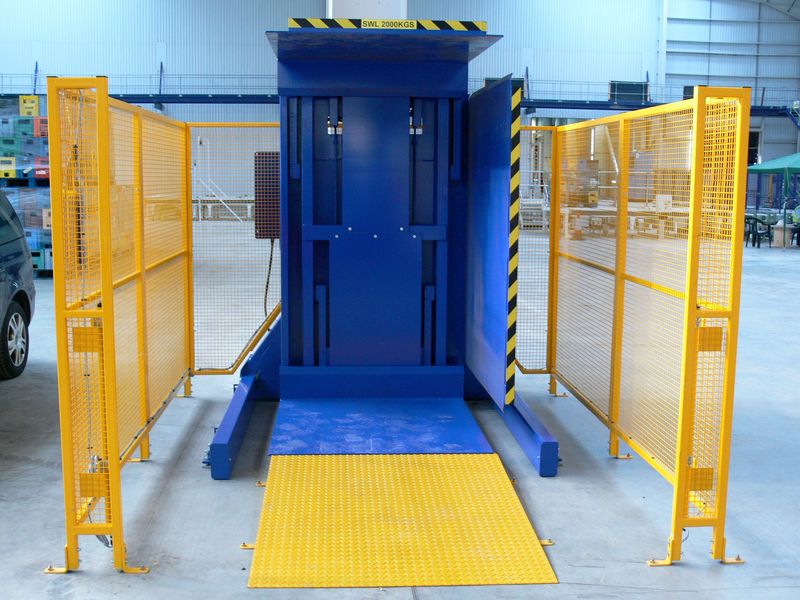

Das Standardmodell kann Lasten mit Höhen von 2 Metern bis zu weniger als 600mm handhaben. Es kann darauf eingestellt werden, mit Gabelstapler 240mm über Bodenhöhe zu laden oder schnell dafür justiert werden, die Tische für Gabelhubwagenzugang über eine kurze Rampe bis auf Bodenhöhe zu öffnen.

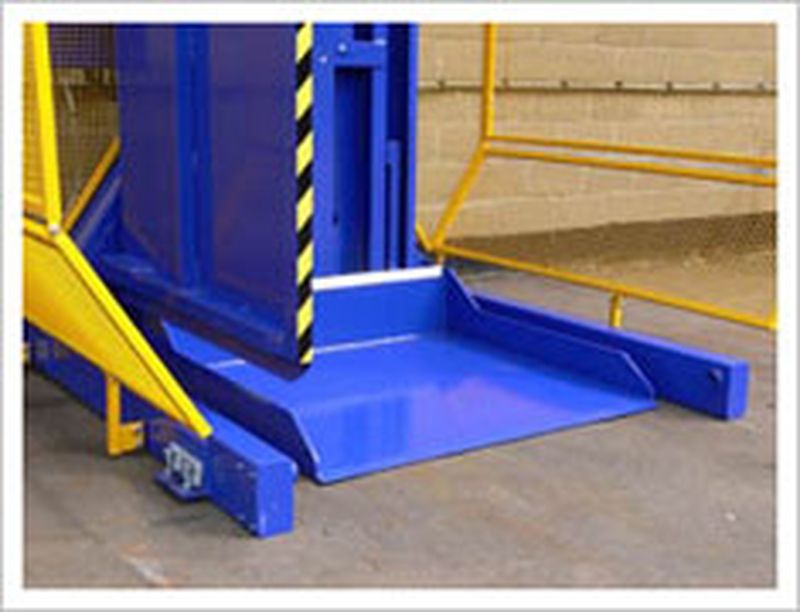

Bei Bedarf können die Tische ausgewechselt werden, um bodenbündiges Laden mit einem Handgabelhubwagen zu ermöglichen. Die Rampenladung- Ausführung ist in Situationen zu empfehlen, in denen Lasten beim Wenden gegen die Seitenwände abgestützt werden müssen.

Anderenfalls ist die Ausführung für bodenbündiges Laden hervorragend, wenn die Materialien durch den Spanndruck allein stabil gemacht werden.

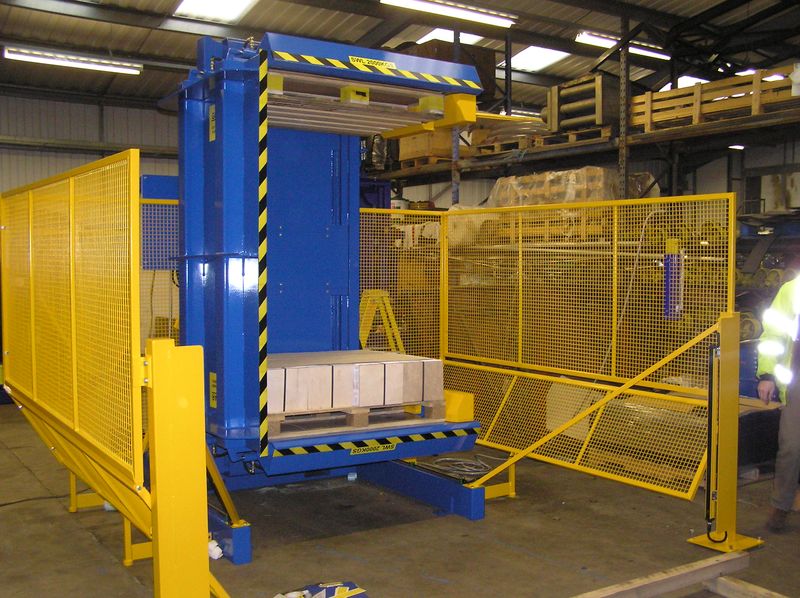

Der FS DC wird mit montierten Schutzvorrichtungen geliefert, so dass er leicht von einem Ort zum anderen umgestellt werden kann. Wir können entweder eine einzelne Lichtschranke zwischen den Füßen installieren oder ein mehrstrahliges System, wenn bodenmontierte Schutzvorrichtungen angebracht sind.

Zu den Anwendungen zählen:

  • Umladung von Holz- auf Plastik- oder andere hygienisch einwandfreie Paletten.
  • Entfernung von beschädigten Säcken oder defekten Brettern am Boden des Stapels
  • Umschlag auf oder von betriebsinternen Qualitätspaletten
  • Entfernung von Gefrier-Abstandhaltern aus Stapeln mit Tiefkühlware
  • Drehen der Ware

In welcher Situation ist der FS DC das geeignete Gerät:

Der FS DC ist einfach der vielseitigste Wender auf dem Markt und bietet die ungewöhnliche Möglichkeit, von Beladung auf Bodenhöhe zu Gabelstaplerbeladung überzuwechseln.

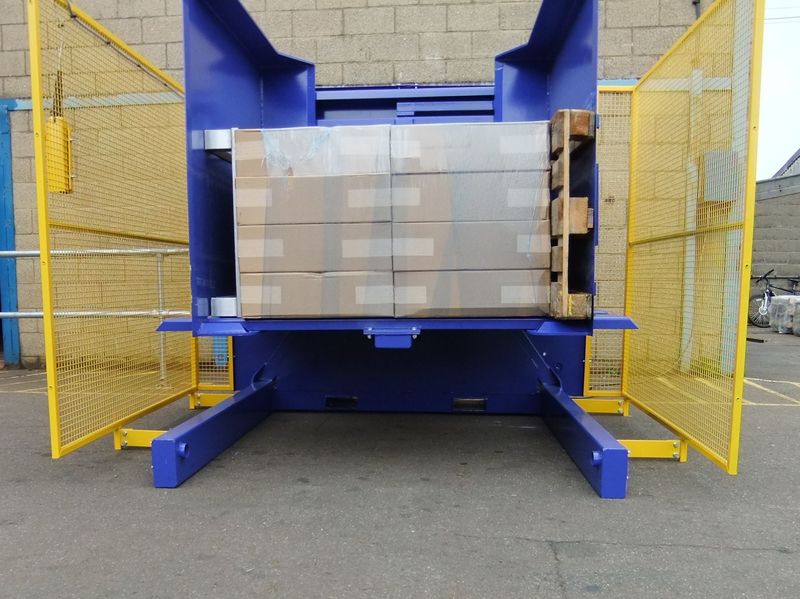

Da er um den zentralen Drehpunkt herum symmetrisch ist, öffnen die Ladetische immer auf derselben Höhe. Bei Aufstellung in einer Grube oder ebenerdig ist dies ein wichtiger Punkt. Außerdem bedeutet es, dass sich der FS DC ideal für Inline- Anwendungen mit Förderbandbeschickung eignet. Die Zentrierung des Gewichts ist bei kurzen, schweren Lasten ebenfalls sehr wichtig.
Mit seinem hervorragenden Spannbereich ist er perfekt für Situationen geeignet, in denen sehr unterschiedliche Lasten gehandhabt werden müssen.
Durch seine robuste Allzweckkonstruktion eignet er sich für die meisten Verhältnisse in Lagerhäusern oder im Freien. (Nur für äußerst hygienisch-kritische Wirtschaftsbereiche, wie z.B. im pharmazeutischen Sektor, würden wir vorzugsweise den FDL empfehlen.)

Gesamtabmessungen: 2400 mm breit, 2500 mm hoch Gewicht: 3 to.

Spezifikationen:

max. (nutzbare) Öffnungsweite 2000 mm
min. Öffnungsw. Standardtische 640 mm
min. Öffnungsw. Bodenbündige Tische 730 mm
Normale Ladetische 1300 × 1300 mm
Bodenbündige Ladetische 1400 × 1300 mm
Erforderliche Standfläche 3000 × 2293 mm
Betriebshöhe 2480 mm
Tragfähigkeit 2000 kg
Maschinengewicht (einschl. Schutzvorrichtung) 2430 kg
Betriebsspannung 3 Ph, 400 V, 20 A
Motorgröße 4 kW

Bedienung 24 V-Drucktasten-Bedienung hängend oder an Schutzvorrichtung montiert

Computergestützte Arbeitsbewegungen sind auf Wunsch lieferbar.

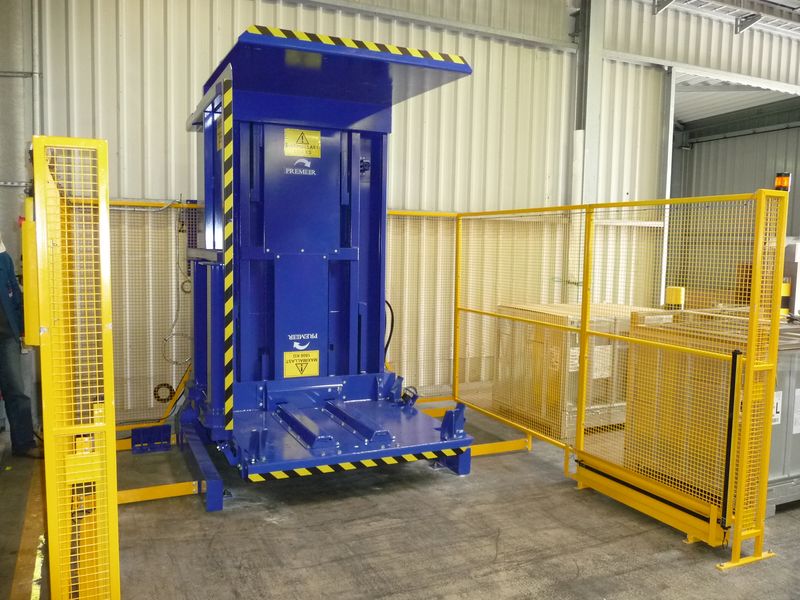

Schutzvorrichtung: Eine einfache Schutzvorrichtung ist serienmäßig enthalten. Außerdem können ein hoher Schutzzaun sowie eine Ausrüstung mit ein- oder mehrstrahligen Personenschutz-Lichtschranken geliefert werden.

Maschinen mit größeren Öffnungsweiten (bis 2500 mm Höhe), modifizierten Ladetischgrößen (bis 2400 mm Breite) und erhöhten Tragfähigkeiten (bis 3000 kg) sind als Option lieferbar.

Wenn wir ihnen für ihren Bedarfsfall ein passendes Angebot erstellen sollen, füllen Sie bitte unser Online-Formular aus.
